杭州市公共場所自動體外除顫器標志標識

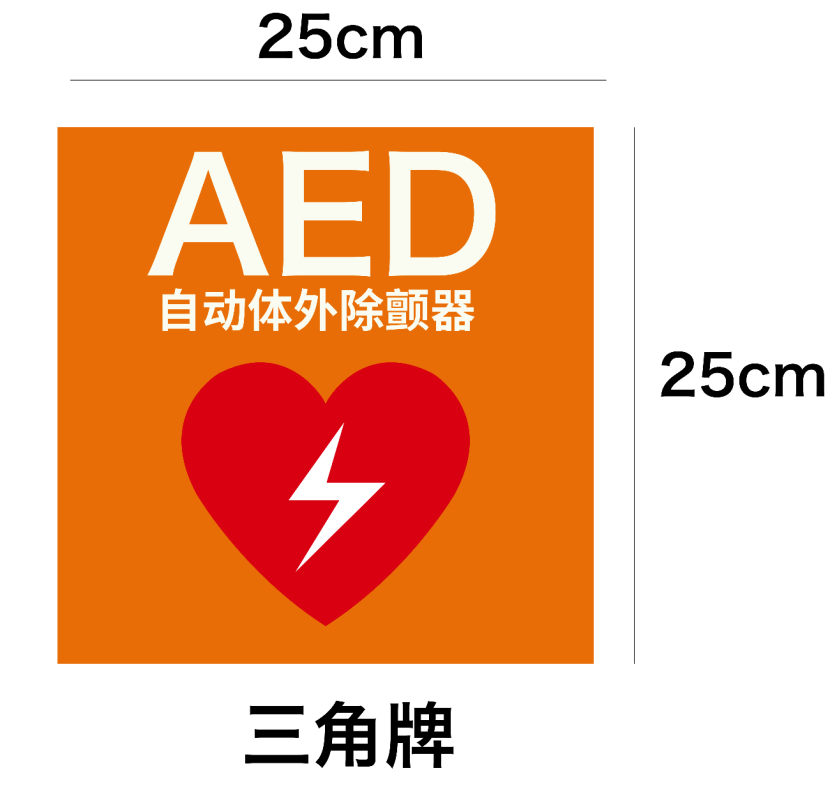

一、AED設置點標識
標識的背景色為橙黃色，心形圖案為紅色，文字和電擊圖案為白色，字體為黑體。整體字體：思源黑體常規/加粗；橙黃色色值：C0 M60 Y100 K0；紅色色值：C0 M100 Y100 K0；白色色值：C0 M0 Y0 K0；字號：AED（170pt），自動體外除顫器（66pt）。圖案選擇國際通用的心形和電擊圖形。

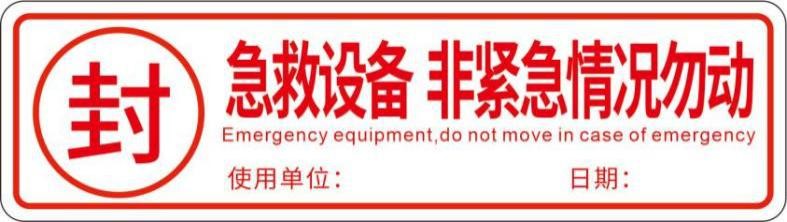

二、AED柜體封條標識
封條標識采用白底紅字。整體字體：思源黑體常規/加粗；紅色色值：C0 M100 Y100 K0，白色色值：C0 M0 Y0 K0；字號：封（50pt），急救設備 非緊急情況勿動（38pt），英文（8pt），使用單位（12pt），日期（12pt）。
三、AED柜體及標志標識
?。ㄒ唬┗疽?/div>
1.柜體正面圖標統一，有明顯AED標識和AED編號；
2.箱體材質堅固，防腐防銹，不帶銳角，采用折彎圓角；
3.取用AED方便，不可上鎖、不掃碼開啟；
4.開箱具有聲、光報警功能；
5.如需電源應使用安全范圍供電，根據柜體放置的具體情況確保用電安全；
6.具有AED簡易操作指示；
7.墻式AED柜體外箱離地面高度應小于1.2米；
8.柜體尺寸可參考圖例等比例縮放。

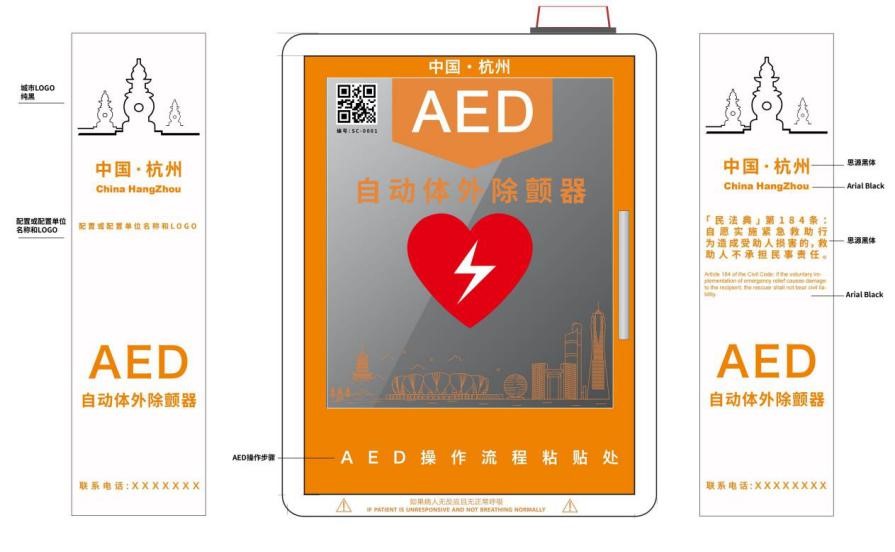

?。ǘκ紸ED柜體示意圖
正面背景色為橙黃色，文字為白色或橙黃色；橙黃色色值：C0 M60 Y100 K0，白色色值：C0 M0 Y0 K0。正面字體：思源黑體常規/加粗。正面字號：AED（240pt），自動體外除顫器（100pt）。正面左上方標注設備二維碼，二維碼黑色色值：C75 M68 Y67 K90，掃碼同時具備獲取設備信息、AED操作視頻等功能。圖案選擇國際通用的心形和電擊圖形。
側面背景色為白色，文字為橙黃色；白色色值：C0 M0 Y0 K0，橙黃色色值：C0 M60 Y100 K0。側面字體：思源黑體常規/加粗。側面字號：中國·杭州及英文（62pt/35pt），民法典/捐贈單位（36pt），AED（140pt），自動體外除顫器（45pt），聯系電話（30pt）。

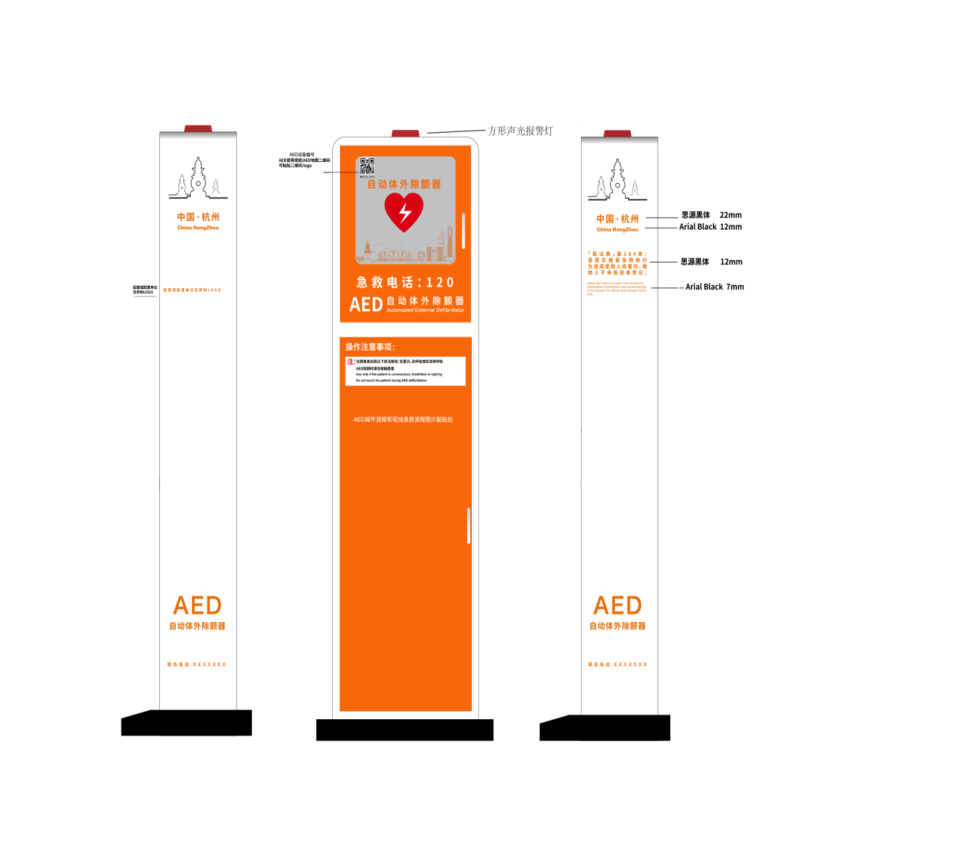

?。ㄈ┝⑹紸ED柜體示意圖
正面背景色為橙黃色，文字為白色；橙黃色色值：C0 M60 Y100 K0，白色色值：C0 M0 Y0 K0。正面字體：思源黑體常規/加粗；正面字號：AED（130pt），自動體外除顫器（69pt）。正面左上方標注設備二維碼，二維碼黑色色值：C75 M68 Y67 K90，掃碼同時具備獲取設備信息、AED操作視頻等功能。圖案選擇國際通用的心形和電擊圖形。
側面背景色為白色，文字為橙黃色；白色色值：C0 M0 Y0 K0，橙黃色色值：C0 M60 Y100 K0。側面字體：思源黑體常規/加粗。側面字號：中國·杭州及英文（62pt/35pt），民法典/捐贈單位（36pt），AED（140pt），自動體外除顫器（45pt），聯系電話（30pt）。
